pompa a risparmio energetico
APW-3020BA-a22s-bp
> Dimensioni del tavolo: 3 m (asse X) * 2 m (asse Y)
> Potenza della pompa: 23.9/32.8/38.8/45/75 kW, portata 3.7 l/min HP
> Testa di taglio: 3 assi, corsa Z 150 mm, ugello 0.33, acqua pura o abrasivo swifts flex
Applicazione: la maggior parte dei settori del taglio
Settori dei clienti: lavorazione del vetro / operazione multiforo / operazione a intervalli lunghi / operazione di taglio di piccoli lotti per prodotti multivarietà o multimateriale
Seleziona il motivo: Servomotore / costi di gestione a bassissimo consumo energetico durante la rottura dell'intensificatore / sono disponibili 5 potenze nominali dei motori
pompa a risparmio energetico Dettagli del taglierino a getto d'acqua

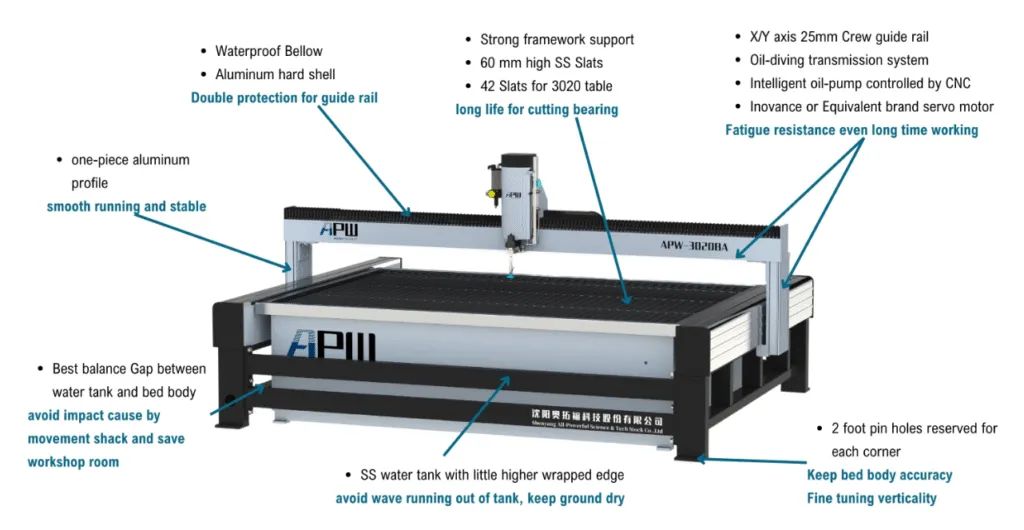

Table
- adatto alla maggior parte delle materie prime
- 3 m (asse X) * 2 m (asse Y)
- Precisione di taglio: 0.1 mm
- Ripetibilità: 0.03 mm
- Velocità di traslazione: 10 m/min
- Capacità di carico: 500 kg/m²
- La pista di scorrimento dell'asse a ponte e il telaio e il serbatoio dell'acqua separati mantengono la stabilità e riducono l'impatto sulla precisione del taglio
- Caricamento su 2 lati
- Altre dimensioni (X*Y, m): 2015 / 3020 / 2040 / 3040 / 2060 / 3050 / 3060
Pump
- Modello
- A22S-24 (23.9 kW)
- A22S-32 (32.8 kW)
- A22S-37 (38.8 kW)
- A24W-45 (45 kW)
- A24W-75 (75 kW)
- Power(KW): 23.9/32.8/38.8/45/75
- Marca della pompa a pistoni: Rexroth
- Numero di pompe a pistone: 1
- Numero di intensificatori: 1(S) / 2(W)
- Portata acqua HP (L/min): 3.7 (S) / 7.4 (W)
- Ugello (mm): 0.26/0.3/0.33/0.46
- Pressione massima dell'acqua HP (MPa): 360/380/413
- Display di controllo: Presente (S) / Nessuno (W)
- Dimensioni (mm): 1715*1045*1272 (P) / 2100*1370*1510 (L)
- Peso (KG): 1100 / 1400 / 1700
Head
- testa a 3 assi
- Corsa Z di 150 mm
- acqua pura o rondoni abrasivi si flettono
schermo
- Le molteplici opzioni di alimentazione garantiscono un adattamento ottimale alle diverse condizioni di lavoro, riducendo i costi e aumentando la redditività
- Il display di controllo sulla pompa fornisce una chiara panoramica dello stato operativo
- facile da usare, bassa manutenzione
Feedback
- Migliorare l'economicità delle pompe tradizionali
- Ridurre significativamente i costi operativi associati ai tempi di inattività
- Aggiorna le tue pompe tradizionali per una migliore convenienza e una riduzione dei costi di fermo. Se la tecnologia a getto d'acqua fa parte del tuo flusso di lavoro, questa soluzione è progettata per semplificare le tue operazioni.
evidenziare
Con un risparmio sui costi energetici, la pompa ad alta pressione della serie AX è un prodotto rappresentativo nella fascia di media potenza, progettata per utenti con elevati requisiti di prestazioni e stabilità. Utilizza pompe a pistoni di marchi di fama internazionale (come Rexroth) e dispone di una funzione di regolazione automatica, in grado di controllare con precisione pressione e portata in base alle esigenze di taglio.
La pompa della serie AX offre una portata in uscita stabile e ridotte fluttuazioni di pressione, garantendo elevata precisione ed efficienza nel processo di taglio. Inoltre, il design compatto e la struttura ottimizzata la rendono ideale per applicazioni di media potenza e adatta a una varietà di applicazioni complesse.
- È adatto per le aziende di trasformazione di medie dimensioni, in particolare nei settori della lavorazione dei metalli, del taglio della pietra, ecc., che hanno elevati requisiti di precisione ed efficienza di taglio.
- Cosa fareste per rinnovare la vostra combinazione classica per la prima volta? Se siamo nell'età d'oro della giovinezza e dell'energia, aumentare la funzionalità o la praticità è la prima scelta, ma nell'era della contrazione economica, ridurre le bollette energetiche è la scelta migliore. Anche un piccolo cambiamento può generare almeno il 30% di spesa in termini di flusso di cassa. Se si praticano più fori, il profitto sarà ancora maggiore.
| Tipo struttura | Stile del ponte |
| Modalità di guida | Servo di CA |
| Alimentazione di laboratorio | CA 220 V, 50 Hz/60 Hz |
| Potenza totale | <6.79 CV / 5 kW |
| Capacità di carico | 500KG / m2 |
| Precisione di controllo | ± 0.01mm |
| Precisione di posizionamento | ± 0.04mm / 1000mm |
| Precisione di posizionamento ripetibile | ± 0.05mm |
| Velocità di taglio | <3 m / min |
| Velocità massima di movimento sull'asse X | 10 m/min |
| Velocità massima di movimento dell'asse Y | 10 m/min |
| Velocità massima di movimento dell'asse Z | 1 m/min |
| Materiale del tavolo | Acciaio inossidabile |
| Spessore | 3mm |
| Disponibili altre dimensioni di tavoli | |||
| Ponte-BA | Corsa asse X mm | Corsa asse Y mm | Corsa asse Z mm |
| 2015BA | 2000 | 1500 | 150 |
| 2040BA | 2000 | 4000 | 150 |
| 3040BA | 3000 | 4000 | 150 |
| 2060BA | 2000 | 6000 | 150 |
| 3050BA | 3000 | 5000 | 150 |
| 3060BA | 3000 | 6000 | 150 |
Pump
| Generale | |
| POTENZA MOTORE PRINCIPALE | 23.9/32.8/38.8/45/75 KW |
| Pressione massima di esercizio | 360/380/413.7 MPa |
| Pressione di lavoro continua | 360-380Mpa |
| Scarico massimo dell'acqua | 3.7/7.4 l/min |
| Orifizio massimo disponibile | 0.26 /0.3 /0.33 /0.46 mm |
| Alimentazione di laboratorio | 380V/50Hz/3 F |
| Livello di rumore | 75db (A) |
| Taglia | 715*1045*1272 (P) / 2100*1370*1510 (L) |
| Peso | 1100 / 1400 / 1700 KG |
Head
| Tipo | 3 assi |
| Corsa dell'asse Z | 150mm |
| Angolo della piastrella dell'asse A | 0 |
| Angolo della piastrella dell'asse B | 0 |
| Angolo della piastrella dell'asse C | 0 |
Sistema di controllo
| Nome | NC-Studio |
| Caratteristiche | |
| Facile da usare | |
| Basso costo dello studio | |
| Impostazioni multiple O-Point | |
| CAM integrata, NCEditor | gestione delle parti soggette a usura |
| Supporta più impostazioni di processo | collegamento/micro-collegamento/smussatura/smussatura/smistamento/verticale |
| supporta il collegamento di varie funzioni ausiliarie | rilevamento dell'altezza laser, rilevamento dei bordi, lettura dello scanner di codici a barre, sollevatore della punta del trapano |
| trattamento di taglio del lavello in ceramica | estrazione del contorno visivo |
| gestione delle macchine utensili | |
| annidamento |
| Finestre principali | |
| Barra del titolo | |
| barra dei menu | file/modalità di lavoro/operate/macchina utensile/windows/lingua/aiuto/parametri |
| Barra di stato CNC | modalità operativa/stato del sistema/stato di esecuzione/WCS/tempo di lavorazione/configurazione del sistema/proprietà di sistema |
| Barra di controllo della macchina utensile | area di controllo coordinazione asse/velocità di avanzamento/pot |
| Barra dei pulsanti operativi | eseguire operazioni correlate |
| Finestre delle funzioni | POS/INFO/POS DIAG/porta IO/registro/impostazione |
Sistema di erogazione automatica dell'abrasivo
| Generale | |
| Massimo Pressione dell'aria in ingresso | 0.8Mpa |
| Pressione minima dell'aria in ingresso | 0.2Mpa |
| Capacità abrasiva | 270Kg |
| Flusso d'aria operativo | 0.5 m3 / min |
| Volume | 590x590x1340mm |
| Alimentazione di laboratorio | GC24V |
| Caratteristiche |
| Controllo autoalimentante |
| Autosigillante |
| Valvola dell'aria per prevenire inceppamenti e rotture |
| Utilizza un sensore non metallico per lavorare in modo acuto e con una lunga durata. |
