Una macchina da taglio a getto d'acqua è uno degli strumenti più versatili nell'industria manifatturiera moderna. È ampiamente utilizzata in settori che spaziano dall'aerospaziale all'automotive, dalla lavorazione della pietra alla lavorazione del vetro. A differenza dei metodi di taglio tradizionali che si basano sul calore o su lame meccaniche, una macchina da taglio a getto d'acqua utilizza acqua ad alta pressione, a volte miscelata con particelle abrasive, per tagliare un'ampia gamma di materiali con estrema precisione.
Ma in che modo ogni componente di una macchina da taglio a getto d'acqua contribuisce al processo? Per capirlo, possiamo suddividere il flusso di lavoro in tre fasi principali: pre-taglio, taglio e post-taglio. Ogni fase prevede l'interazione di componenti specifici per garantire efficienza, precisione e qualità del prodotto finale.
Fase di pre-taglio: preparazione e impostazione
Prima di iniziare il taglio vero e proprio, la macchina e il materiale devono essere preparati. La fase di pre-taglio è fondamentale perché anche il più piccolo errore di impostazione può causare sprechi di materiale, tempi di fermo macchina o scarsa qualità del taglio.
1. Pompa ad alta pressione
La pompa è il cuore della macchina da taglio a getto d'acqua. Durante il pre-taglio, pressurizza l'acqua fino a 60,000-90,000 psi (a seconda del sistema). La pressione stabile e costante che genera è essenziale per le prestazioni di taglio successive.
2. Sistema di trattamento dell'acqua
Poiché le impurità presenti nell'acqua possono danneggiare la pompa o ostruire l'ugello, un sistema di filtraggio garantisce che l'acqua sia pulita e adatta all'altissima pressione. La preparazione pre-taglio prevede il monitoraggio dei filtri e la verifica dell'affidabilità dell'erogazione.
3. Sistema di erogazione abrasiva
Per il taglio di materiali più duri come metallo, pietra o ceramica, le particelle abrasive (solitamente granato) vengono mescolate con acqua. Nella fase di pre-taglio, gli operatori controllano la tramoggia dell'abrasivo, il controllo del flusso e le linee di alimentazione per garantire un'erogazione costante durante il funzionamento.

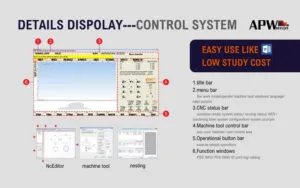

4. Software di controllo e sistema di movimento
Prima del taglio, l'operatore programma il percorso di taglio desiderato utilizzando un software CAD/CAM. Il sistema di movimento, che include servomotori, viti a ricircolo di sfere e guide lineari, riceve istruzioni su come muovere la testa di taglio sul pezzo. Calibrazione, allineamento e prove di prova fanno spesso parte della preparazione pre-taglio.

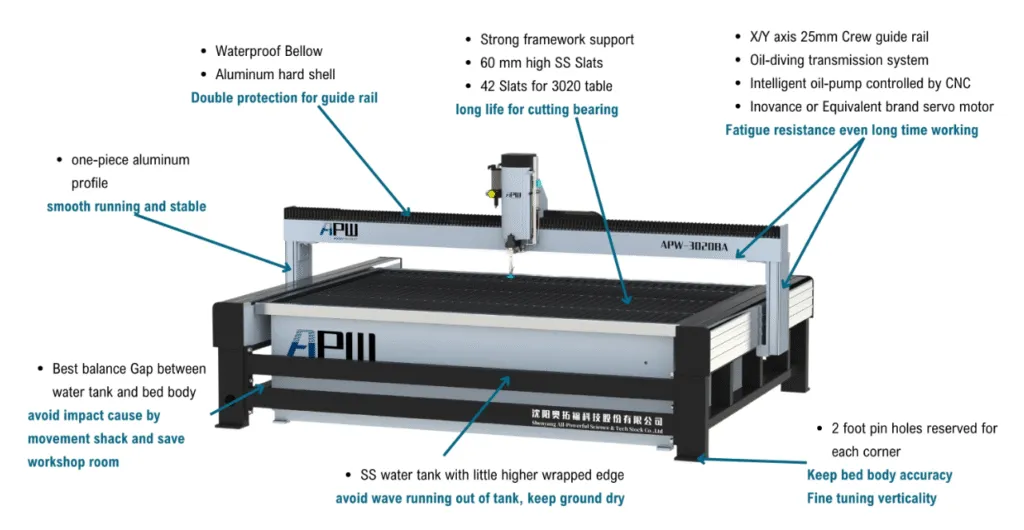

5. Tavolo da taglio e attrezzature
Il pezzo in lavorazione viene fissato sul tavolo da taglio, spesso immerso in acqua per ridurre rumore e schizzi. Un fissaggio adeguato garantisce la stabilità del materiale durante il taglio, prevenendo vibrazioni o spostamenti.
La fase di pre-taglio consiste nel garantire che la pressione, la qualità dell'acqua, gli abrasivi, il software e il posizionamento del materiale siano pronti. Senza questi controlli, la fase di taglio non può raggiungere un'elevata precisione.
Fase di taglio: funzionamento principale della macchina da taglio a getto d'acqua
La fase di taglio è quella in cui avviene l'azione vera e propria. Qui, diversi componenti della macchina lavorano in armonia per garantire tagli fluidi e precisi.
1. Orifizio (Gioiello)
Alla testa di taglio, l'acqua passa attraverso un minuscolo orifizio in diamante, zaffiro o rubino. Questo converte l'acqua ad altissima pressione in un getto sottile e ad alta velocità, a volte superiore a quella del suono. La precisione dell'orifizio determina la nitidezza e la consistenza del getto.
2. Camera di miscelazione
Se il lavoro richiede un taglio abrasivo, entra in gioco la camera di miscelazione. Qui, le particelle abrasive si mescolano al getto d'acqua, creando un flusso potente in grado di erodere anche i materiali più duri. È qui che il taglio ad acqua pura si trasforma in taglio a getto d'acqua abrasivo.

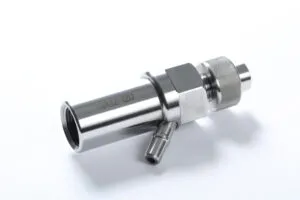

3. Ugello (tubo di messa a fuoco)
Il flusso miscelato esce attraverso l'ugello o tubo di focalizzazione. Questo componente concentra la miscela acqua-abrasivo in un fascio stretto e ad alta energia che penetra nel materiale. La resistenza all'usura dell'ugello è fondamentale, poiché le particelle abrasive possono erodere la parete interna nel tempo.

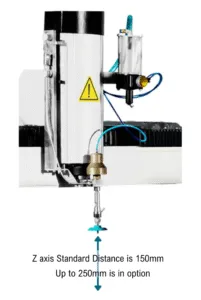

4. Sistema di movimento della testa di taglio
La testa di taglio è montata su un portale o braccio controllato da CNC, che la muove lungo gli assi X, Y e talvolta Z. Questo sistema garantisce che la testa di taglio segua con precisione il percorso programmato, consentendo di realizzare forme complesse e design intricati.

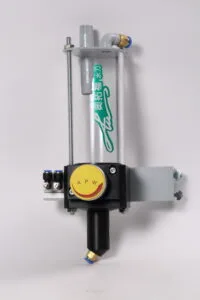

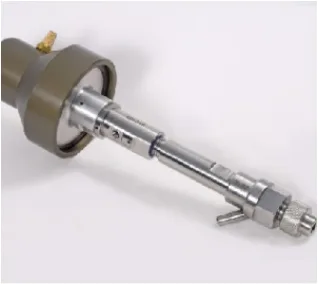

5. Controllo del flusso di acqua e abrasivo
Durante il taglio, le valvole regolano la quantità esatta di acqua e abrasivo erogati alla testa. Una quantità eccessiva o insufficiente di abrasivo può influire sull'efficienza del taglio e sulla qualità del bordo.
alità. Misuratori di portata e regolatori mantengono il processo coerente.
6. Tavolo da taglio e letto ad acqua
Mentre il getto penetra il materiale, il tavolo sottostante assorbe l'energia residua. Molti tavoli da taglio utilizzano un letto ad acqua per dissipare il getto, ridurre il rumore e minimizzare la polvere. Alcuni sono dotati di lamelle che possono essere sostituite facilmente quando usurate.
La fase di taglio è alimentata dall'orifizio, dalla camera di miscelazione, dall'ugello e dal sistema di movimento, che lavorano tutti insieme per convertire l'acqua pressurizzata in uno strumento di taglio di precisione.
Fase post-taglio: finitura e pulizia
Una volta completato il taglio, il processo non è finito. La fase successiva al taglio garantisce la corretta finitura del pezzo, la gestione degli scarti e la manutenzione della macchina per operazioni future.

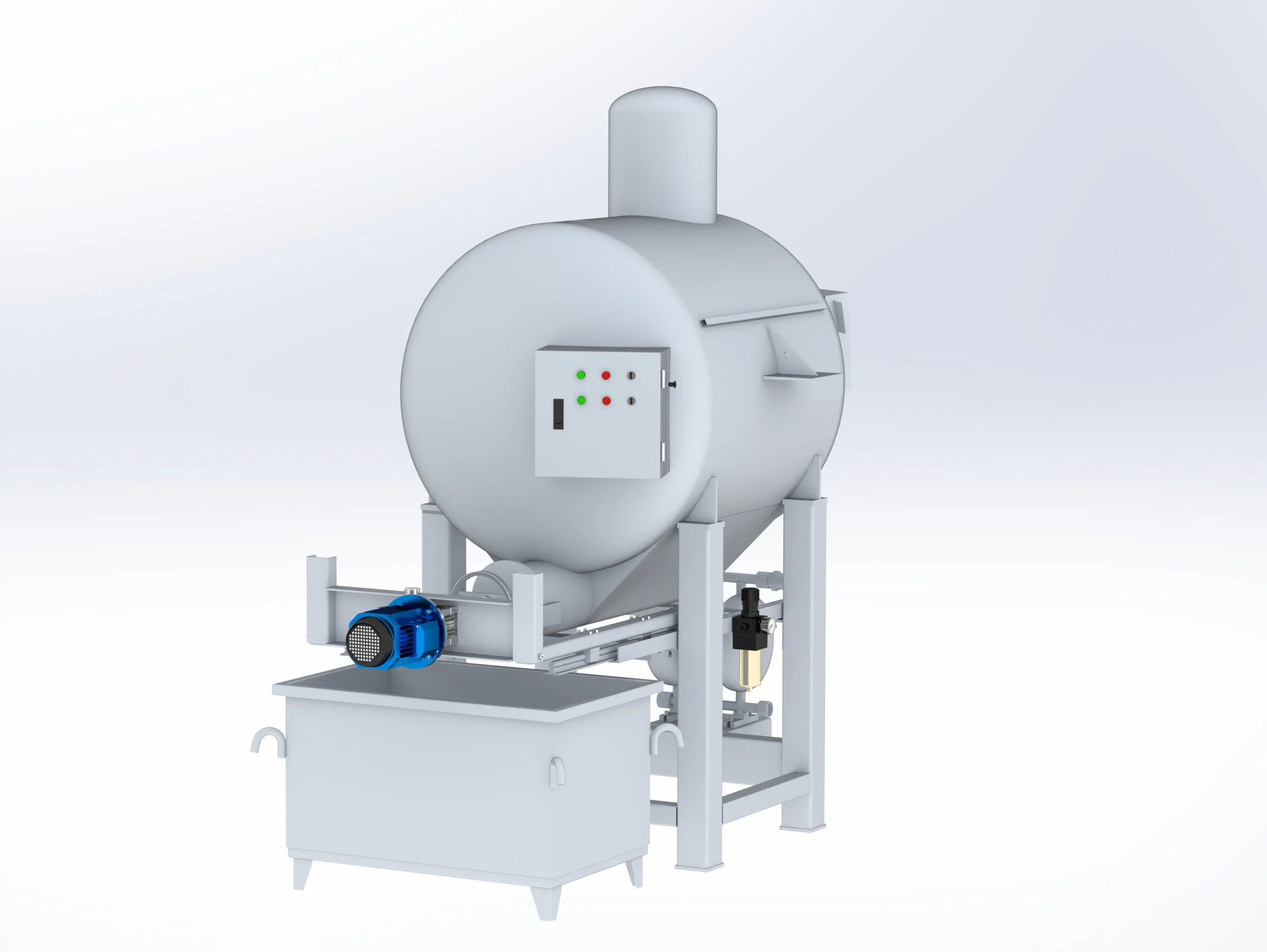

1. Sistema di rimozione dei fanghi
Poiché il taglio a getto d'acqua utilizza abrasivi, una notevole quantità di fanghi si accumula sul fondo della vasca di taglio. Sistemi di rimozione specializzati pompano via questi fanghi, prevenendo accumuli che potrebbero compromettere le prestazioni.
2. Ispezione delle parti
Dopo il taglio, gli operatori ispezionano il pezzo per verificarne la precisione dimensionale, la qualità dei bordi e la conicità. Poiché il taglio a getto d'acqua non produce zone termicamente alterate (ZTA), i bordi sono solitamente
molto pulito, ma alcune applicazioni richiedono una leggera levigatura o lucidatura.
3. Riciclaggio abrasivo
Alcuni impianti utilizzano sistemi di riciclaggio degli abrasivi per pulire e riutilizzare il granato esausto. Ciò riduce i costi operativi e l'impatto ambientale. Dopo il taglio, gli operatori possono trasferire gli scarti abrasivi per la lavorazione.
4. Manutenzione della pompa e dell'ugello
Dopo il taglio, la macchina viene controllata per verificarne l'usura. Guarnizioni, orifizi e ugelli potrebbero dover essere sostituiti dopo un certo numero di ore. Una corretta manutenzione prolunga la durata della macchina e garantisce risultati costanti nel lavoro successivo.
5. Report software e registrazione dati
Le moderne macchine da taglio a getto d'acqua spesso generano report dopo ogni lavoro, inclusi i dati relativi all'utilizzo del materiale, al tempo impiegato e al consumo di abrasivo. Questi registri aiutano nella pianificazione della produzione e nell'analisi dei costi.
La fase successiva al taglio si concentra sulla pulizia, l'ispezione, il riciclaggio e la manutenzione, assicurando che la macchina per il taglio a getto d'acqua rimanga efficiente e pronta per il progetto successivo.
Perché è importante comprendere le parti e le fasi
Una macchina da taglio a getto d'acqua è molto più di una semplice macchina ad alta pressione: è un sistema progettato con precisione in cui ogni componente ha una funzione specifica. Comprendere il ruolo di ogni componente durante il pre-taglio, il taglio e il post-taglio aiuta gli operatori a:
- Ridurre gli errori durante l'installazione
- Ottimizza la velocità e la qualità del taglio
- Prolungare la durata della macchina attraverso una corretta manutenzione
- Ridurre i costi gestendo in modo efficiente abrasivi e materiali di consumo
Che si tratti di tagliare titanio per uso aerospaziale, vetro per auto o pietra decorativa, i principi rimangono gli stessi. Ogni fase e componente contribuisce al successo complessivo del processo di taglio.
L'efficienza di una macchina da taglio a getto d'acqua risiede nella sinergia dei suoi componenti. Dalla pompa e dal sistema di controllo nella fase di pre-taglio, all'orifizio, alla camera di miscelazione e all'ugello nella fase di taglio, fino alla rimozione dei fanghi e alla manutenzione nella fase di post-taglio, ogni componente svolge un ruolo fondamentale.
Per i produttori, comprendere questi dettagli non è solo utile per gli operatori, ma anche cruciale per i decisori che devono scegliere il sistema di taglio più adatto. Riconoscendo il contributo di ogni componente, è possibile massimizzare le prestazioni, ridurre i tempi di fermo e ottenere risultati costantemente di alta qualità.
In breve, il successo di una macchina da taglio a getto d'acqua è il risultato di un lavoro di squadra: pressione, precisione e preparazione.
FAQ: Macchina da taglio a getto d'acqua
1. Quali materiali può tagliare una macchina da taglio a getto d'acqua?
Una macchina da taglio a getto d'acqua può tagliare un'ampia gamma di materiali, tra cui metalli (acciaio, alluminio, titanio), pietra, ceramica, vetro, materiali compositi, plastica, gomma e persino prodotti alimentari. La sua versatilità deriva dalla possibilità di utilizzare acqua pura per materiali morbidi o di aggiungere abrasivi per materiali duri.
2. Quanto è precisa una macchina da taglio a getto d'acqua?
Una moderna macchina da taglio a getto d'acqua CNC può raggiungere una precisione di ±0.1 mm. Questo la rende adatta a settori come l'aerospaziale, l'automotive e la produzione di dispositivi medicali, dove la precisione è fondamentale.
3. Una macchina da taglio a getto d'acqua crea una zona termicamente alterata?
No. A differenza del taglio laser o al plasma, una macchina da taglio a getto d'acqua utilizza la tecnologia di taglio a freddo. Ciò significa che non vi è alcuna zona termicamente alterata (ZTA), prevenendo così la deformazione, l'indurimento o i danni strutturali del materiale.
4. Qual è la differenza tra le macchine da taglio a getto d'acqua pura e quelle abrasive?
- Le macchine da taglio a getto d'acqua pura utilizzano solo acqua ad alta pressione per tagliare materiali morbidi come schiuma, gomma, tessuti e alimenti.
- Le macchine da taglio a getto d'acqua abrasivo mescolano particelle di granato con acqua per tagliare materiali duri come metalli, pietra, ceramica e compositi.
5. Quanta manutenzione richiede una macchina per il taglio a getto d'acqua?
La manutenzione ordinaria include la sostituzione delle guarnizioni, il controllo dell'usura dell'orifizio e dell'ugello, la pulizia delle linee abrasive e la rimozione dei fanghi dal serbatoio. Una corretta manutenzione garantisce prestazioni di taglio costanti e prolunga la durata della macchina da taglio a getto d'acqua.
